MCR型動態無功補償裝置（MSVC）
? ? ?MCR源自于磁放大器以及傳統的飽和電抗器，但是由于它們的響應速度慢，損耗大、噪音大、諧波大等缺點，長期以來沒有得到廣泛的應用?！按砰y”概念的提出大大改善了飽和電抗器在損耗、噪音以及諧波等方面的性能，為飽和電抗器性能上的突破奠定了基礎，而控制技術與電力電子技術在飽和電抗器中的創新應用，更是根本上改變了傳統飽和電抗器響應速度慢和控制困難的缺點。MCR作為一種全新的高低壓動態無功補償裝置，為我國廣大用戶提高功率因數、改善電能質量、提高自動運行水平，提供了全新的選擇。
產品構成：
基于MCR的SVC裝置由MCR本體、勵磁系統、控制監控系統等組成。

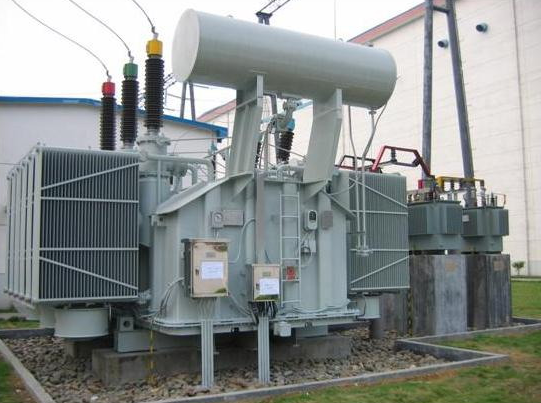

A.MCR本體：為油浸電抗器，采用優質硅鋼片和銅導線，并采用低溫升設計，具有高可靠性，設備壽命達到30年以上，維護簡單，維護工作量小。采用室外安裝方式，系統可靠簡潔，安裝方便，基建工作量非常小。
B.勵磁系統：工作電壓極低，只有幾百伏，功率很小，僅為MCR功率的0.3%左右，電力電子元件采用優質低壓元件，無須任何器件的串并聯，所有元件高度成熟可靠。勵磁系統自身具有完備的保護系統，可充分保證其運行的安全。勵磁系統中的看、電力電子器件的觸發系統采用光電觸發方式，主回路與控制回路隔離性能好，具有較強的抗干擾能力，光電—電光轉化器采用進口產品。因此，勵磁系統具有高度的可靠性。
C.控制系統：采用全數字控制系統，獨特的自學習控制算法，響應時間快，可靠性高?？刂葡到y(tǒng)具有友好的人機界面，方便用戶使用和維護。
D.監控系統：對裝置中相關模擬量與開關量進行集中監控，用戶可在監控系統上實現對所有相關信息的檢測，并可通過監控系統實現對SVC裝置的遠程操作，監控系統提供RS485等通訊接口，可接入現有自動化控制系統。
基本特點與參數：
●高可靠性，可以實現30年的基本免維護運行；
●具備在惡劣環境下的全室外運行能力；
●快速響應能力，響應速度可以達到20ms；
●調節范圍大，可以達到100倍以上的調節范圍；
●占地面積小，安裝方便，設備采用油浸方式，室外安裝，自然冷卻；
●諧波小，對電網污染小，對現有電容器組無任何不良影響，便于改造場合充分利用現有設備；
●損耗小，額定功率下，損耗一般為0.8%-1.5%；
●過壓能力強，限壓能力好，具有天然的自動限壓能力；
●對環境及人體無電磁污染；
●采用斯坦梅茨方法，可實現三相非對稱負載的平衡化補償。
應用領域
A.電氣化鐵路
基于MCR的SVC裝置是電氣化鐵路牽引變電站實現對負荷的跟蹤控制、提高功率因數的優選方案。將基于MCR的SVC裝置用于為牽引變電站供電的變電站，可有效的減小不對稱，降低負序分量，消除電網的安全隱患。
B.煤炭
在我國的煤炭企業中存在大量的提升機等間隙性沖擊負荷，不僅無功波動較大而且諧波污染嚴重，如果不對這些問題進行處理，將會導致電能質量低下諧波污染嚴重，并導致功率因數以及諧波超標罰款。采用MCR型高壓動態無功補償裝置進行諧波與無功的綜合治理是理想的解決方案。
C.冶金
基于MCR的SVC裝置還是冶金系統中的軋機與電弧爐供電系統無功補償?shù)睦硐脒x擇，MCR快速的響應能力為這些系統提高功率因數，改善電能質量提供了保證，高度的可靠性以及優異的工業性能，為供電系統的安全、可靠運行提供了保障，高的可利用率提高了生產效率、質量和效益，極長的設備使用壽命確保了長遠的回報。與傳統的用于軋機與電弧爐補償?shù)钠渌邏簞討B(tài)無功補償裝置比起來，MCR型SVC具有可靠性高、基建成本低、占地面積小、維護成本低、設備造價合理等明顯的優點。
D.風電場
基于MCR的SVC裝置應用于風電場變電站無功的連續、無觸點、動態調節，提高系統的功率因數，減少風電場電網接入點與電網的無功交換直至為0，實現系統無功動態平衡，達到風電場接入電網國家標準的要求。濾除諧波電流，使風電場諧波電流和諧波電壓達到國標要求。MCR型SVC還可起到抑制電網電壓波動，穩定電壓的作用，并降低電能質量對風力發電機組的不良影響，當系統發生電壓跌落時，快速調整無功輸出，促進電壓恢復?？紤]到風電場地理位置偏僻，運行環境惡劣，維護人員很少等特點，MCR型高壓動態無功補償裝置是風電場實現動態無功補償?shù)睦硐脒x擇。
E.電力變電站
對于我國大量的變電站而言，電容器利用率低，投切管理麻煩的問題廣泛存在，現在安裝的大量VQC裝置，雖然可以對變壓器有載調壓開關盒電容器組以及電抗器投切開關進行自動控制，但是，很容易導致電容器組投切動作頻繁，有載調壓開關動作頻繁等問題，降低了設備壽命，增加了安全隱患。在現有無功補償系統的基礎上加裝MCR，將大大提高無功補償效果，減少甚至避免投切操作、節能降耗、改善電能質量。在樞紐變電站安裝MCR型動態無功補償裝置還可大幅提高電網暫態穩定能力，提高電網電壓穩定水平。

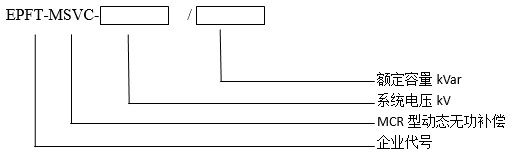

型號說明：
